Pneumatics Library (空気圧ライブラリ)

空気圧ライブラリは、製品のライフサイクルを通して空気圧システム全体の設計を検証し、最適化するために使用されます。

サスペンションやブレーキシステム、工作機械、ジャックハンマやインパクトレンチやドリルなどの用途に適しています。

本ライブラリは、シリンダーやモーター、バルブやノズル、集中体積、ラインやセンサーをモデリングするためのコンポーネントを提供します。特別に設計されたコンポーネントは、ライブラリのコンポーネントを修正することでモデル化でき、ユーザーはコンポーネントを簡単に接続して非標準の構成を作成することができます

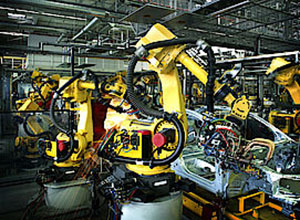

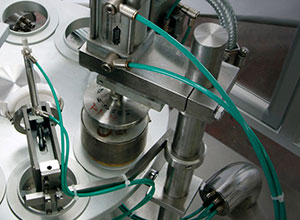

pneumatic arm used in assembly line production

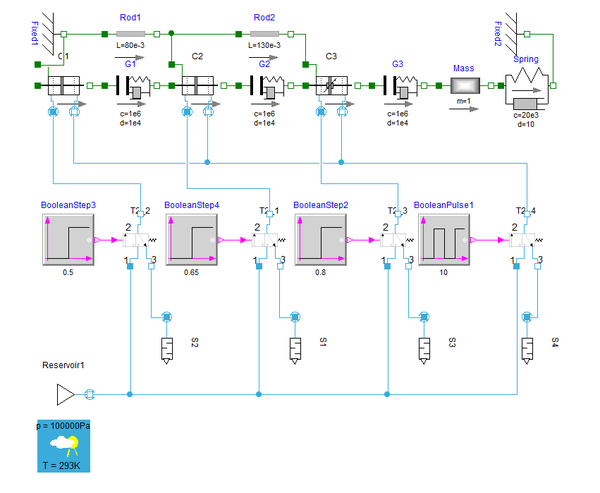

マルチポジションシリンダーは、通常2つまたは3つのシリンダーを連結し、3つまたは4つのエンドポジションに到達させるものです。ヘッドエンドチャンバーに1つ、ロッドエンドチャンバーに1つのポートがあるのが一般的です。この例では、ライブラリから3つのシリンダが使用されています。1つはシングルロッド、2つはダブルロッドのシリンダーで、そのうちの1つは空気圧によるストローククッションを備えています。これらはElastoGapsで接続されています。

メリット

  • システム設計と部品設計を同じツールで行うことができます
  • どのようなアプリケーション領域にも容易に統合可能です
  • 制御設計に最適です
  • リアルタイムアプリケーションに使用可能です
  • 豊富な標準部品が揃っています
  • カスタマイズと拡張が可能
  • Hardware-in-the-Loopアプリケーションに使用可能なモデル

APPLICATION

Air brakes

Large trucks often use air brake systems. The Pneumatics Library from Modelon offers all the components — including compressors, reservoirs, valves and chambers — necessary for this type of application. It is fully compatible with the Modelica Standard Library for modeling the brake caliper and discs and with the Vehicle Dynamics Library for full-vehicle system analysis

Jackhammers

Jackhammers are powered by compressed air, making the Pneumatics Library ideal for studying dynamic effects such as behavior at different working frequencies. The library also enables users to study other effects such as power loss due to leakages and piston mass. The Pneumatics Library is applicable to everything from small handheld jackhammers to large excavator-mounted jackhammers.
