航空機ダイナミクスライブラリ (Aircraft Dynamics Library) は、固定翼航空機とそのサブシステムの設計とシミュレーションに適した Modelica ベースのライブラリです。ハイブリッド電気推進コンセプトの設計や評価、 6 自由度の フライトダイナミクス の解析とシミュレーション、詳細なランディングギアの設計と解析、その他の複雑な 航空機システム など、様々なアプリケーションに対応するオープンで拡張可能な環境を提供しています。

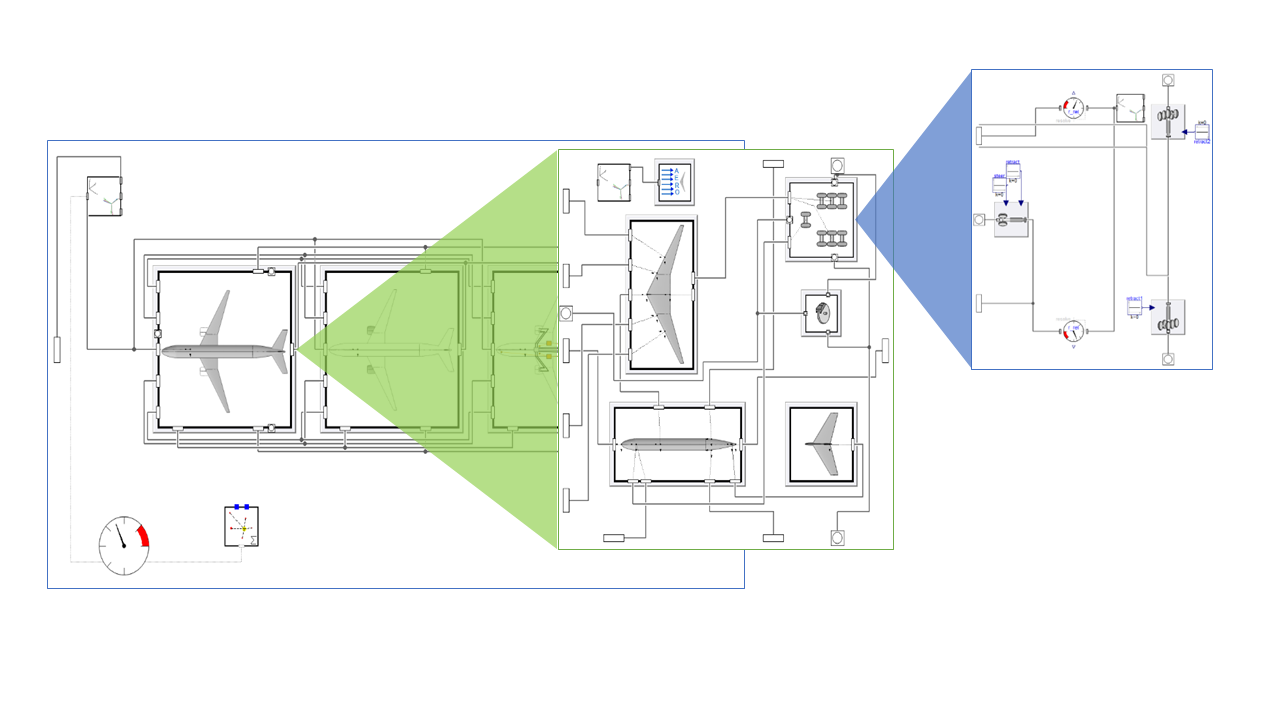

Modelica スタンダードに基づいて構築された本ライブラリは、再構成可能な定義済みのテンプレートを備えた、再利用可能で柔軟なモデルアーキテクチャを提供します。モデルは、同じモデリングフレームワーク内で異なるユースケースをサポートする多目的モデルです。これにより、質量や空力に関する経験的な寸法設定の手法や、 CFD による詳細な空力係数テーブルを使用するようにモデルを構成することができます。飛行力学の 6 自由度の方程式をすべて含むように設定することも、 3 自由度に簡略化することも、飛行性能のみに焦点を当てることもできます。さらに、各サブシステムは、簡略化された雛型モデルや詳細な物理ベースのモデルで表現することができます。サブシステムモデルは、モデルアーキテクチャを構成するために設定や交換が可能な機体、動力源、エネルギー消費システムのセットに組み立てられます。

モデロンの 航空機ダイナミクス ライブラリは複数のパートナーの協力のもと、モデロン内で数年間にわたり開発・適用されてきました。 1.0 リリースから、広範なアプリケーションに対応するよう産業コラボレーションを通じて強化された既製の商用ライブラリとして提供されています。

リリース情報
製品シート
お問い合わせ

航空機ダイナミクスライブラリ の利点

  • 翼、胴体、ランディングギア、フライトコントロール、電力システム、エネルギー消費システムなど、定義済みコンポーネントの豊富なライブラリ
  • 6 自由度および 3 自由度の フライトダイナミクス モデル
  • 直列の 3 デュアルなど、詳細なランディングギアモデル
  • 成熟し公開されている手法に基づいた経験的な航空機レベルの寸法設定および合成手法
  • 相似則を航空機レベルで捉え、フライトパフォーマンスによる基本物理法則に基づく評価が可能
  • 経験的なハンドブックと物理法則ベースのモデルとの組み合わせが可能
  • オープンコードで容易に拡張可能

航空機ダイナミクスライブラリ の適用事例


モデロンの航空機ダイナミクスライブラリは、航空機とそのサブシステムの高忠実度な設計と解析を可能にする包括的なコンポーネントセットを提供しています。

適用事例は次の通りです。

  • ハイブリッド電気推進コンセプトの設計と評価
  • 6 自由度の フライトダイナミクス のシミュレーションと解析
  • ランディングギア、オートブレーキやアンチスキッドなどの関連制御法の設計と解析
  • More Electric Aircraft (MEA) および抽気なしコンセプトの設計・解析
  • 熱マネジメント
  • ソフトウェア/制御の検証と妥当性確認 (MIL/SIL/HIL)

航空機ダイナミクスライブラリ は Modelon Impact 上でご利用いただけます

Modelon Impact へシームレスに統合したことで、 航空機ダイナミクス ライブラリ (Aircraft Dynamics Library) はブラウザ上で容易にご利用いただけるようになりました。実証済のコンポーネントを含む幅広いライブラリにより、ハイブリッド電気推進コンセプト、 フライトダイナミクス 、詳細なランディングギアの設計・解析、複雑な 航空機システム のパフォーマンスなどの 航空機 パッケージ全体の設計や評価が可能です。
